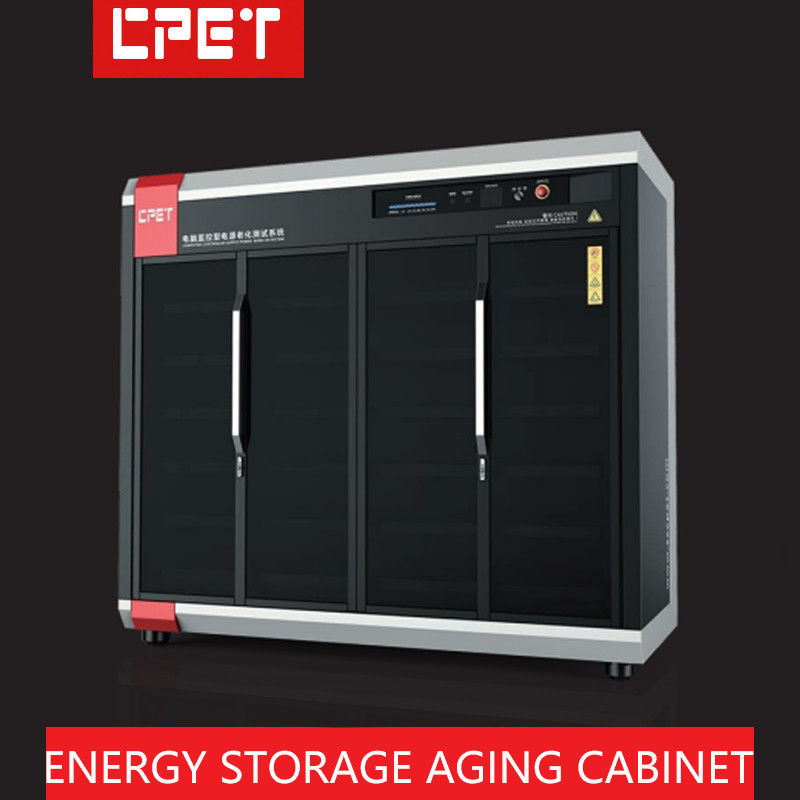

Structuur van het inbrandenkas
en Burn-in hoeveelheid
plannen |
Grootte van de trolley (mm) |
L2050*W880*H2050mm (grootte van een enkele verbrandingskast) |
| Aantal trolleylagen |
4 lagen, productoppervlakte diepte 400 mm, (12 verbrandingsposities per laag) |
| Hoogte van de trolley |
350 mm |
| Materiaal van de trolleyconstructie/uiterlijk kleur |
2.0 mm dik koudgewalst vel, computerwit |
| Verkoudingsmethode voor het laadgebied |
Hoogste uitlaatventilator van de turbine (gemakkelijk om de omgevingstemperatuur te regelen) |
| Isolatie met een laag en antistatische methode |
Epoxy-isolatieplaten met op het oppervlak warmteafvoergaten |
| Algemene structuur van de verbrandingsruimte |
Gebruik mobiele Burn-in split kast; mooi uiterlijk en gemakkelijk te verplaatsen en te combineren |
Inleiding tot energie
herstelmodule
configuratie, vermogen
van het geteste vermogen
aanbod en verbranding
hoeveelheid |
Beheermethode voor de energieherstelmodule |
RS485-communicatiemodus, RS232-communicatiemodus voor de bovenste computer |
| Installatie van het energieverbruiksmodel |
CP8118 |
| Aantal geïnstalleerde energieverbruikmodules |
8 sets van 8CH-modules per laag, 32 sets van Burn-in kast moeten worden geïnstalleerd |
| Installatie van het model van de energieherstelmodule |
CP8506 +CP5302 |
| Metode voor het isoleren van de energieterugwinningsmodule |
Elektronisch laadmodule kanaal gebruikt foto-elektrische isolatie (communicatie en stroomvoorziening isolatie) |
| Aantal geïnstalleerde energieherstelmodules |
4 sets van 8CH-energieherstelmodules per verdieping, 8 sets van de hele Burn-in-kast moeten worden geïnstalleerd, 6 sets van 5KW-netgekoppelde enkelfasemodules worden geïnstalleerd |
| Ontwerpkader van de modules voor energieherstel |
Geen relais, lange levensduur ontwerpregeling (onafhankelijke intellectuele eigendomsrechten) |
| Aantal verbrandingsproducten in de hele kast |
Eenvoudige kast Branden in 8 gelijkstroomuitgang (50W/100V/5A) wisselstroomuitgang (220V/500W) onder 32 energieopslagnetten |
Invoering van elektrische
controle en temperatuur
besturingsinrichting voor vermogen
Brandenkasten |
Bedrading |
Klant gespecificeerde interface; de invoerpoort is pin socket |
| Panelfunctietoetsen |
Inlaatspanning van wisselstroom, start- en noodstopschakelaar |
| Verdeling en besturingsmodus van het trolley |
380 V driefasige vijfdraadverdeling van elektriciteit; computerbewaking en automatische elektrische bediening |
| Verdeling van het vermogen van de trolley |
Een enkele Burn-in kast 500W*32 sets/0.85=20KW, het gemeten vermogen wordt berekend op 85% |
| Manier om te controleren |
De elektrische bediening omvat een handmatige/automatische schakeling en wordt in realtime door de computer gecontroleerd wanneer deze wordt ingebrand.De elektrische bedieningskast kan de automatische schakelfunctie van wisselspanning uitbreiden |
| Bescherming van de veiligheid |
Vergrendelingsbescherming voor apparatuur, bescherming tegen lekknoppen, automatische afschakeling van rookmelders, enz. |
