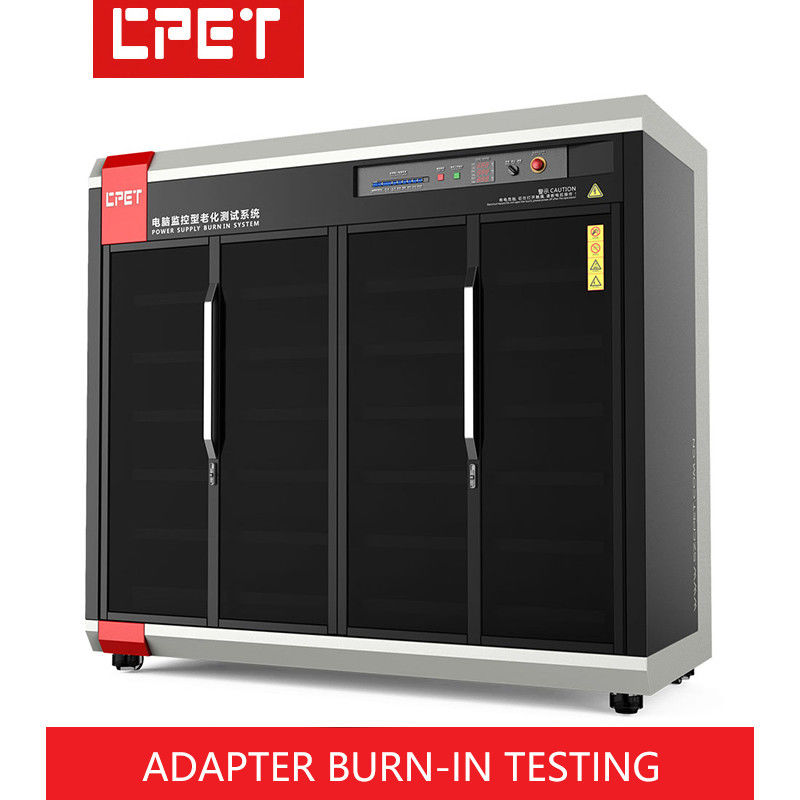

Branden van industriële hoogvermogen-opladeradapter in testfaciliteit

Elke laag is een DC-48 voedingsbron (-48V spanningsbereik 38,5 ~ 72V, en er zijn herhaaldelijk aan- en uitschakeling input, wordt aanbevolen dat de energie wordt teruggegeven aan wisselstroom drie-fasen stroom)

Elke laag is uitgerust met een contactor (1 contactor kan niet voldoen aan de stroom, één contactor om de 3 stations),de eenlaagse module wordt door de afstandsbediening via de contactor aangestuurd om aan en uit te schakelen, de contactor herhaalt 200ms cyclus onder de maximale stroomstroom Het kan niet ongeldig zijn na 10000 ontkoppeling

Bij vol vermogen kan de kabelstroom niet worden overschreden en moet de kabelkeuze voldoen aan de hoge temperatuurvereisten van 105 °C en hoger.

De koperen draad aan de ingangszijde wordt doorgestuurd, de koperen draad garandeert de stroomstroom bij volle belasting,de maximale ingangsstroom van een enkele geteste module is 50A

Elke laag biedt 12 hulpbroninterfaces met een uitgangsspanning van 12 V en een stroom van 2 A of meer.De hulpbronnen zijn van elkaar geïsoleerd om stroom te leveren aan het monitorbord en Huawei fans.De hulpbron wordt niet uitgeschakeld door de ingangscontactor van elke laag

1500W @ 120A, de huidige instellingsnauwkeurigheid is ± 3%, de minimale belastingstroom is 0,5A, elk kanaal kan onafhankelijk de belastingstroom regelen en de belasting CC-modus is ingesteld op een
minimumstap van 0,1 A

Elke testruimte moet worden uitgerust met een paar eindpunten, elk station is uitgerust met 8 uitgangspunten (positief en negatief), de eindstroom ≥ 20A

Het interne werktemperatuurbereik van de verbrandingskast is ~ 70 graden, en de verwarming tot 70 graden duurt niet langer dan 30 minuten.Elke temperatuur binnen het werktemperatuurbereik kan lange tijd werkenOp elke twee verdiepingen is een temperatuurcontrolezone, de temperatuur van elke controlezone wordt afzonderlijk gecontroleerd en de temperatuurdeviatie is +/- 3 graden
