| 1 |

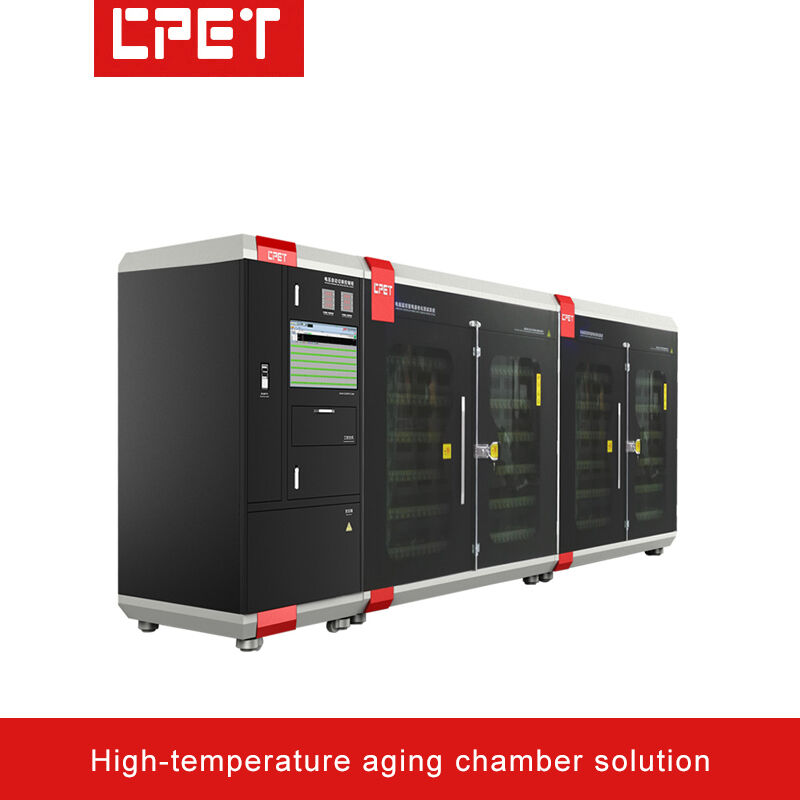

Inleiding tot de elektrische besturings- en temperatuurregelapparaten van de power-aging bank: |
| A |
Afmetingen vrachtwagen |
L1840*B1220*H1600mm, met 60 productposities. (Maten kunnen worden aangepast aan uw behoeften) |
| B |
Aantal voertuigniveaus: |
5 |
| C |
Vloerhoogte en breedte van het voertuigplatform: |
De hoogte van de productlaag is 170 mm |
| D |
Warmteafvoermethode: |
Afzuigventilator van de turbine, bovenaan gemonteerd (voor gemakkelijke regeling van de omgevingstemperatuur) |
| E |
Materiaal vrachtwagenstructuur: |
Koudgewalste plaat, nieuw industrieel ontwerp |
| F |
Tussenlaagisolatie en antistatische methoden: |
De plank is 400 mm breed en heeft gaten voor warmteafvoer op het oppervlak |
| G |
Paneelstructuurvorm: |
Het testgebied is geïsoleerd van het elektronische controlegebied |
| H |
Zichtbare schuifdeurstructuur van aluminiumlegering: |
Het productgedeelte is voorzien van een gesloten en opvouwbare dubbellaagse isolatieglasdeur. |
| I |
Anderen: |
De productruimte van de verouderingskast is uitgerust met een rookmelder |
| 2 |
Inleiding tot de configuratie van de besturingsmodule, de kracht van het geteste product en de hoeveelheid veroudering: |
| A |
Communicatiecontrolemethode: |
RS485-communicatiemethode, bovenste computer RS232-communicatiemethode |
| B |
Model besturingsmodule: |
PLC + touchscreen-besturingsmethode |
| C |
Voedingsmethode: |
Op elke verdieping is één 12V60A-voeding geïnstalleerd en er zijn in totaal 5 voedingen op 5 verdiepingen |
| D |
Productcommunicatiemodule: |
NEE |
| E |
Configuratie verouderingshoeveelheid: |
Elke laag kan 12 producten bevatten. Een compleet voertuig kan 60 producten op 5 lagen installeren; de producten worden in 3 kolommen op elke laag geplaatst |
| 3 |
Inleiding tot de elektrische besturings- en temperatuurregelapparaten van de power-aging bank: |
| A |
Verbindingsmethode: |
Het product wordt uitsluitend gevoed door gelijkstroom. Elke unit is geconfigureerd met een voeding van 12 V 4,5 A. De verouderingskast is voorzien van een snelkoppeling bovenaan voor aansluiting. |
| B |
Paneelfunctietoetsen: |
Ingang AC-spanningsweergave, startschakelaar, noodstopschakelaar |
| C |
Nauwkeurigheid temperatuurregeling productzone: |
De productruimte is afgesloten en voorzien van geïsoleerde glazen deuren. Het temperatuurregelbereik is 50 tot 85 graden Celsius, met een maximum van niet meer dan 90 graden. De temperatuuruniformiteit ligt binnen ±3 graden. De tijd voor temperatuurstijging van kamertemperatuur naar 85 graden is minder dan 25 minuten |
| D |
Principe van temperatuurregeling van de productzone: |
Verwarming op lage temperatuur, uitlaatlucht op te hoge temperatuur |
| E |
Stroomverdeling en controlemethode voor vrachtwagens: |
380V driefasige vijfdraads stroomverdeling, computerbewaking en handmatige elektrische bediening. De verouderingstijd kan door de gebruiker in minuten worden ingesteld |
| F |
Voedingscapaciteit vrachtwagen: |
30W * 80 eenheden / 0,8 ≈ 3,0KW. Het rendement van de geteste voeding is berekend op 80%. De voeding voor de verouderingskast, afzuigventilator, verwarming etc. is ingesteld op 13 kW; het werkelijke elektriciteitsverbruik bedraagt ongeveer 18 kW |
| G |
Controlemethode: |
De elektronische bediening kan worden geschakeld tussen handmatige en automatische modus. De verouderingstijd ondersteunt vaste modi van 1,5 uur/2 uur/4 uur/6 uur/12 uur. Het ondersteunt ook handmatige modusinstellingen, zoals 2 uur en 10 minuten. |
| H |
Veiligheidsbescherming: |
Aardingsbeveiliging van apparatuur, bescherming tegen lekkageschakelaars, automatische uitschakelbeveiliging bij rookalarm en de deur kan alleen worden geopend als de temperatuur een bepaald niveau bereikt - dit zijn allemaal veiligheidsvoorzieningen |
| 4 |
Inleiding tot de belangrijkste functies van het systeem: |
| A |
Geschikt voor veroudering van precisiecomponenten zoals GBS-controllers, radarcontrollers en camera's |
| B |
Professionele ontwikkeling en configuratie van speciale monitoringsoftware kan worden uitgevoerd. Het beschikt over onafhankelijke intellectuele eigendomsrechten en geen juridische risico's |
| C |
De verouderingsspecifieke monitoringsoftware profiteert van een levenslange gratis upgradeservice en de schaalbaarheidsfuncties zijn krachtig, waardoor investeringen in apparatuur worden bespaard voor herhaald gebruik |
| D |
Verouderingsparameters, tijdinstellingen, bewerking van AAN/UIT-sequenties (voor het testen van het in-/uitschakelen van het geteste product), ondersteuning voor automatische spanningsschakeling, belastingtransformatie en andere functies zijn programmeerbaar |
| E |
De automatische uitschakelfunctie voor veroudering van de geteste voeding schakelt de stroom automatisch uit wanneer het verouderingsproces is voltooid, waardoor het handig is voor gebruik zonder toezicht. |
| F |
De conversie van RS232 naar RS485 maakt gebruik van een optische isolatieconverter om de betrouwbaarheid van de communicatie te verbeteren en schade aan apparatuur door blikseminslag te voorkomen |
| G |
De software voor het monitoren van veroudering van de voeding wordt geleverd met een ingebouwd helpdocument, waarmee u eenvoudig eventuele operationele vragen snel kunt oplossen |
| H |
De verouderingsparameters kunnen worden ingesteld voor het hele voertuig, de hele laag of individuele producten |
| I |
De computer geeft automatisch de kwaliteit van de geteste voedingsproducten aan. Het ontwerp met meerdere schermen van het voertuig maakt het gemakkelijk voor gecentraliseerd beheer, waardoor operators tijd besparen en de productie-efficiëntie wordt verbeterd |
