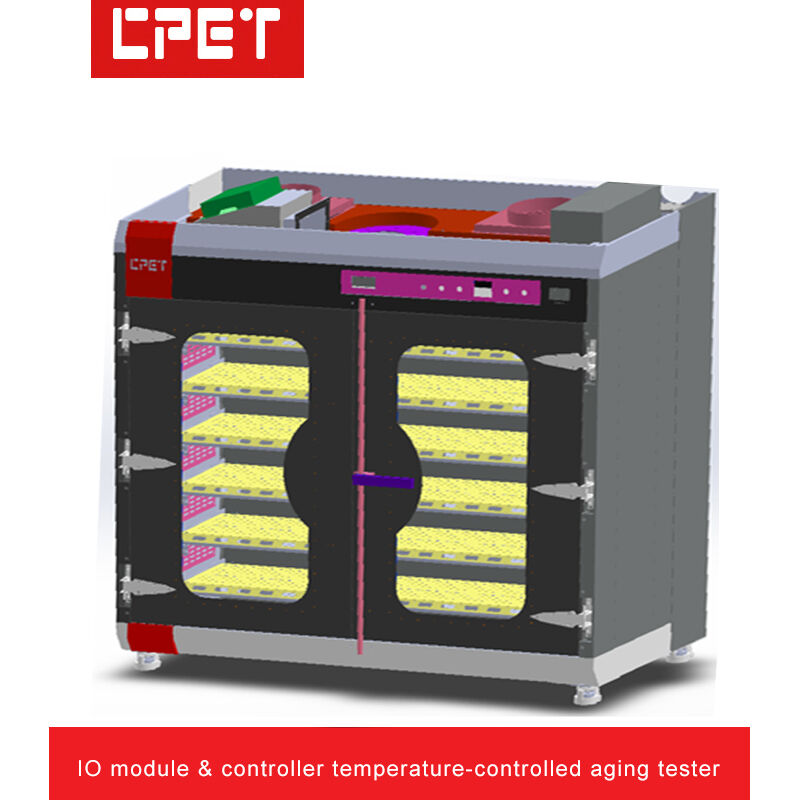

| 1 | Uiterlijk en structuur van het verouderingskastje |
| Een | Quantiteit verouderingsproduct: | Elk verouderingskastje kan 24 stuks van 4-16 kanalen uitgangsproducten verouderen, 12 stuks van 17-32 kanalen uitgangsproducten (2 uitgangskanalen parallel) |
| B. | De afmetingen van de uitrusting (mm): | Eenvoudige verouderingskast: L2050mm x W1200mm x H2200mm (geschatte, werkelijke afmetingen per ontwerpvereiste). |
|
|
| C | Vervolgens wordt het aantal trolleybogen gelaagd: | 6 lagen, 4 PCS-producten per laag |
| D | Hoogte en breedte van de trolleylaag: | Schijfwaart 320 mm, hoogte 170 mm |
| E | Materiaal van de trolleystructuur: | 2.0 mm dik koudgewalste stalen plaat, referentie voor het uiterlijk van het industriële ontwerp |
| F | Verkoudingsmethode voor het laadgebied: | Hoogtemperatuurventilator, type bovenuitlaat |
| G | Interlaagisolatie en antistatische methode: | Epoxylaminaat met koelgaten |
| H | Type trolleyconstructie: | Verzorging in productgebied, voor-achter isolatie |
| Ik... | Temperatuursysteem: | Productgebied Temperatuurgecontroleerd, laagtemperatuurverwarming, overtemperatuur uitlaatgassen |
| 2 | Inleiding van het project |
| Een | Modulebeheermethode: | RS485-communicatie, RS232-communicatie van de host-PC |
| B. | Geïnstalleerde ERS-belasting | 3-120V/0.2-10A/150W/8CH (zie specificaties voor details) |
| C | Isolatiemethode van de energieherstelmodule: | Elektronische ladingmodulkanalen gebruiken opto-isolatie (communicatie- en stroomisolatie) |
| D | Laadmodus van de energieherstelmodule: | CC, CV, CR, CP-ladingsmodi |
| E | Ontwerp van de energieherstelmodule: | Design met een lange levensduur (eigendom van intellectuele eigendom) |
| F | Configuratie van de programmabele module voor belasting, omvormer en gelijkstroom: | CP8530 x 24 (1 PCS product per 1 PCS belasting) / CP5312A x 8 (3 PCS producten per 1 PCS omvormer)
Gelijkstroomprogrammabele module: 20KW/200A 8-120V x 3 (8 PCS-producten per 1 PCS-gelijkstroomprogrammabele module) |
|
|
| G | Productcommunicatie: | Elk product is uitgerust met 1 kanaal CAN2.0 |
| H | Energiebesparing: | Ongeveer 60-80% (afhankelijk van het product-invoerspanningsniveau) |
| 3 | Veroudering van het vermogen van de trolley Elektrische regelaar en temperatuurregelaar |
| Een | Bedrading: | AC-invoervermogen met industriële stopcontacten van 15 A (8 stuks per laag), DC-uitgangsterminals: bananenplug-aansluitingen (zie pagina P7 voor details) |
| B. | Panelfunctieknoppen: | Inlaat AC-spanning en -stroom, start- en noodstopschakelaar |
| C | Temperatuurregeling van het productgebied: | Gecontroleerde veroudering op productgebied, instelbaar van +5 °C tot 85 °C. Temperatuurnauwkeurigheid +/-5 °C |
| D | Beginsel van temperatuurregeling van het productgebied: | Laagtemperatuurverwarming, overtemperatuur uitlaatgassen |
| E | Verdeling en besturing van de kracht van de trolley: | 380V driefasige vijfdraadverdeling, PC-bewaking en handmatige elektrische bediening |
| F | Vermogen van de trolley om stroom te verdelen: | 150W x 384 eenheden / 0,8 ~= 72KW, getest product efficiëntie berekend op 80%, veroudering kast zelf stroomvoorziening, verwarming & uitlaat vermogen 9KW |
| G | Invoercontrolemethode: | Automatische programmacontrole |
| H | Verouderingsbescherming van kasten: | Bescherming van gronding van apparatuur, bescherming tegen lekknoppen, rookmelder |
| Ik... | Configuratie van het bedieningsapparaat: | 1Industriële pc: ASUS industriële pc, model D701MER, CPU I3-14100, RAM 8G DDR5, opslag 1T HDD + 256G SSD, OS WIN11 PRO, voedingsbron 180W (ASUS)
2Display: Acer K222HQL, 21,5 inch, resolutie 1920x1080 LED-monitor, VGA-interface |
|
|
|
|
| 4 | Overzicht van de hoofdfunctie: |
| Een | Geschikt voor verouderde controllers/IO-modules, serverstroomvoorzieningen, pc-stroomvoorzieningen, adapters enz. |
| B. | Gratis, eigendomsrechtelijke, temperatuurgecontroleerde verouderingsbewakingssoftware, met onafhankelijke intellectuele eigendomsrechten en geen juridisch risico |
| C | Programmeerbare elektronische belastingmodules die de uitgangsspanning, stroom, vermogen en andere parameters controleren |
| D | Verouderingsbewakingssoftware omvat upgradeservice, sterke schaalbaarheid bespaart herhaalde apparatuurinvesteringen |
| E | Verouderingsparameters, tijdinstelling, ON/OFF-sequentiebewerking (productvermogen aan/uit testen), ondersteunt automatische spanningsschakeling, belastingtransformatie en andere programmeerbare functies |
| F | Automatische afgeschakelde stroom na voltooiing van de veroudering, handig voor onbeheerd gebruik |
| G | PC geeft automatisch pass/fail weer van geteste krachtoplossingen, multi-trolley-vensterweergave voor gecentraliseerd beheer, bespaart operators en verbetert de productie-efficiëntie |
| H | PC opslaat verouderde gegevensrapporten, procesparameters traceerbaar; ondersteunt ook barcode scannen en MES-systeem uploaden |
| Ik... | RS232 tot RS485 maakt gebruik van een opto-geïsoleerde omvormer, verbetert de betrouwbaarheid van de communicatie en voorkomt bliksemschade aan apparatuur |
| J | Elke PC (controlekast) kan meerdere verouderingskastjes tegelijkertijd monitoren (huidig ontwerp: 1 controlekast ondersteunt 4 verouderingskastjes) |
| K | Intelligente energiemeter, systeemsoftware verzamelt en controleert automatisch teruggewonnen energie, daadwerkelijk verbruikte energie, totaal stroomverbruik en berekent automatisch de terugwinningsefficiëntie |
| L | Ondersteunt uploaden van MES-systemen (actieve uploaden), automatische doorgifte van stations, automatische uploaden van defecte sloten, automatische terugvordering van verouderingsparameters door middel van productstreepjescode |
| M | Software voor het monitoren van de energieveroudering met ingebouwde hulpdocumentatie voor onmiddellijke begeleiding van het gebruik |
| N | Inputspanning van de verouderingskast: AC380V driefasig. Inputspanning van de bedieningskast: AC220V eenfasig |
