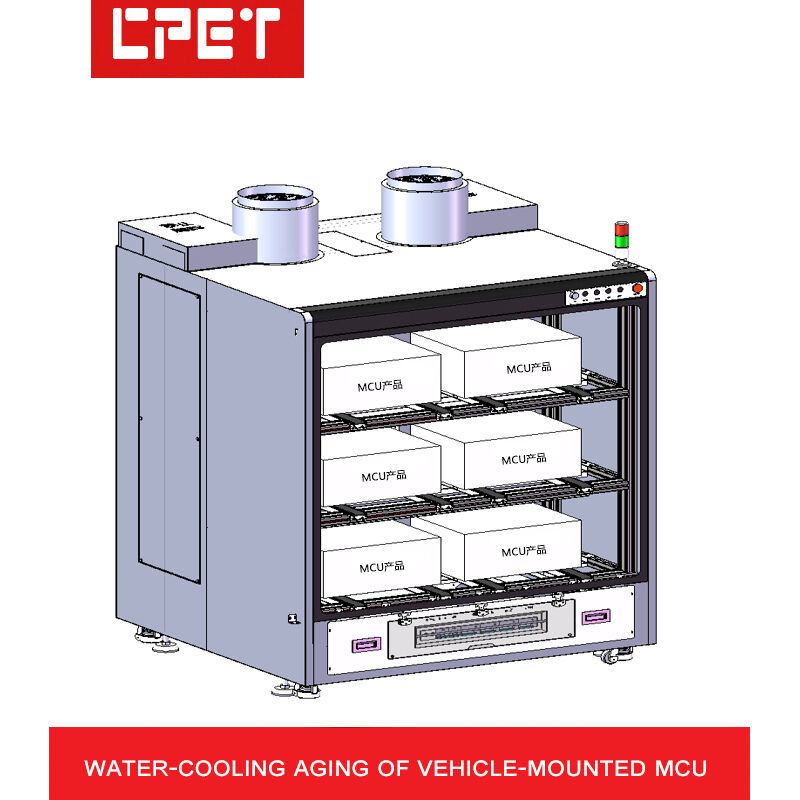

| 1 | Uiterlijk en structuur |
| Een | Afmetingen van de trolley (mm): | Open type: 2+1 configuratie, 3200*1600*1890mm (op aanvraag aan te passen) |
| B. | Aantal trolleylagen: | 3 lagen voor de plaatsing van het product; belastingen volgens de positie |
| C | Hoogte van de trolleylaag: | 350 mm voor productplaatsing |
| D | Materiaal van de trolleystructuur: | 20,0 mm dik koudgewalst staalplaat |
| E | Warmteafvoer in de belastingzone: | Topgebouwde uitlaatventilator van de turbine, opstroomtype (voor gemakkelijke beheersing van de omgevingstemperatuur) |
| F | Interlayer Isolatie & antistatisch: | Metalen behuizing met ventilatiegaten op het oppervlak |
| G | De vorm van de trolleybusstructuur: | Testzone onderaan, belastingzone bovenaan |
| H | Structuur van het kabinet: | Open productzone |
| Ik... | Andere: | Rookalarm geïnstalleerd in de productzone van het verouderingskastje |
| 2 | Moduleconfiguratie, geteste stroomtoevoer en veroudering |
| Een | Modulebeheermethode: | CAN- en RS485-communicatie; hostcomputer via RS232-communicatie |
| B. | Geïnstalleerd laadmodule model: | motor met waterkoeling |
| C | Model van de voedingsmodule: | 20 kW oplaadstapel |
| D | Isolatie van de module: | Elektronische ladingmodulkanalen gebruiken opto-isolatie (communicatie- en stroomisolatie) |
| E | Module-laadmodus: | Reactieve hoogstroommodus |
| F | Moduleontwerp architectuur: | Design met een lange levensduur (eigendom van intellectuele eigendom) |
| G | Modulhoeveelheidsconfiguratie: | Elk verouderingskastje is geconfigureerd met 6 laadpalen, 6 watergekoelde motoren, 6 hulpvoorraden en 1 communicatiechassis |
| H | Quantiteit verouderingsproduct: | Elke verouderingskast kan 6 eenheden van 11KW/200-800V MCU-producten verouderen; één set veroudert 6 producten |
| 3 | Verouderingskast Elektrische regelapparatuur en temperatuurregelapparatuur |
| Een | Bedrading: | AC/DC-communicatie enz., verbonden met de lading via overgangskabels en aanlegterminals (aanpasbaar per klantvereiste) |
| B. | Panelfunctieknoppen: | Inlaatspanning van wisselstroom, start- en noodstopschakelaar |
| C | Temperatuurregeling van de productzone: | Geen |
| D | Temperatuurbeheersingsbeginsel voor productzones: | Geen |
| E | Verdeling en besturing van de trolley: | 380V driefasige vijfdraadverdeling, computerbewaking |
| F | Vermogen van de trolley om stroom te verdelen: | 11 kW*12 eenheden/0,8/≈100 kW; geteste energie-efficiëntie berekend op 80%, verouderingskast-energie-afvoer en uitlaatventilatorvermogen 6 kW; energiebesparende efficiëntie berekend op 70%,daadwerkelijk vermogen ongeveer 110 kW |
| G | Controlemethode: | Elektrische bediening omvat handmatige/automatische schakeling; realtime computerbewaking tijdens veroudering |
| H | Veiligheidsbescherming: | Vergrendelingsbescherming voor apparatuur, bescherming tegen lekknoppen, automatische afschakeling van rookmelders, enz. |
| Ik... | Configuratie van de bedieningskast: | Geconfigureerd met besturingssysteem, industriële gastheer, display, enz. voor monitoring |
| 4 | Hoofdfuncties van het systeem |
| Een | Toepasselijk op veroudering van MCU-controllers, VCU-controllers, DCDC-omvormers, OBC-stroomvoorzieningen en andere producten |
| B. | Vrije configuratie van zelf ontwikkelde speciale software voor het monitoren van veroudering van de energie, met eigendom van intellectuele eigendom en zonder juridisch risico |
| C | Gebruik programmeerbare elektronische belastingmodules om de uitgangsspanning, stroom, vermogen en andere parameters te controleren |
| D | Veroudering van de toegewijde monitoringsoftware geniet upgrade service, met krachtige schaalbaarheid, het besparen van herhaalde apparatuur investering |
| E | Verouderingsparameters, tijdinstellingen, ON/OFF-sequentiebewerking (gecontroleerde productvermogen-aan/uit-test), ondersteunende automatische schakeling van spanning, schakeling van belasting en andere programmeerbare functies |
| F | Automatische tijdelijke uitschakeling van de geteste voedingsbron na voltooiing van de veroudering, handig voor onbeheerd gebruik |
| G | De computer geeft automatisch de geslaagde/mislukte status van geteste voedingsproducten weer; multi-cart venster voor gecentraliseerd beheer, het besparen van de operatoren en het verbeteren van de productie-efficiëntie |
| H | Computer kan verouderde gegevensrapporten en geteste stroomvoorzieningsprocesparameters opslaan voor traceerbaarheid; ondersteunt ook barcode scannen en MES-systeem uploaden |
| Ik... | RS232 tot RS485 maakt gebruik van opto-geïsoleerde converter, waardoor de communicatiebetrouwbaarheid wordt verbeterd en bliksemschade aan apparatuur wordt voorkomen |
| J | Elke computer kan 18 apparaten tegelijkertijd monitoren (elke seriële poort kan 63 slaven verbinden, elke computer ondersteunt maximaal 18 seriële poorten) |
| K | De software voor het toezicht op de veroudering van de stroom heeft een ingebouwde hulpdocumentatie, die de onmiddellijke oplossing van operationele problemen vergemakkelijkt |
| 5 | Parameters en controle van waterkoeling |
| Een | Voorschriften voor waterkoelbuizen: | Elk verouderingskastje is verdeeld in 3 lagen, elke slotlaag heeft 1 waterinlaat en 1 wateruitlaat; het watercircuit van elk product wordt onafhankelijk bestuurd; 3 lagen hebben in totaal 6 inlaat- en 6 uitlaatpunten;2 verouderingskasten hebben 12 in- en uitgangen |
| B. | Inlaat en uitlaat van water: | Op aanvraag aanpasbaar |
| C | Verplichtingen voor de bediening van de kleppen: | Automatisch regelen van de waterstroom volgens temperatuur |
| D | Inlaatwatertemperatuurregeling: | Kamertemperatuur tot 85°C |
| E | Waterdrukregeling: | 0.05-0.15MPa (instelbaar) |
| F | Waterstroomregeling: | 0-15 L/MIN (instelbaar) |
| G | Koelwarmte: | Berekend bij warmteopwekking van 2 kW per positie |
| H | met een vermogen van meer dan 50 W | Elk circuit maakt gebruik van quick-docking connectoren; blaas het water uit voordat u de connector loskoppelt |
| Ik... | Veiligheidsvereisten voor watercircuits: | Water-elektrische isolatie; elk circuit is voorzien van een drukdifferentialiteit- en lekkage-detectie, geconfigureerd met onderdompelingssensoren.de apparatuur stopt automatisch de watervoorziening en alarmen |
